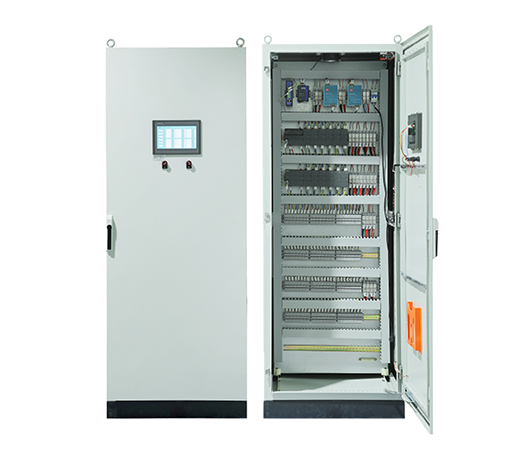

FC-2000-N 智能气体报警控制柜

产品类型:FC-2000-N

显示范围:0~9999范围内连续任意调节

显示方式:带触摸功能的系统工控屏10.1寸

输出电压:24VDC 2A(为检测仪或其他设备供电)

报警输出:每通道2级常开接点输出,接点容量24VDC 5A或220VAC 5A

可靠性:根据系统安全等级的要求选用安全的主控设备,各关键部分通过冗余设计

扩容性:系统采用模块化设计思路,在系统需要扩容时,安全便捷,简单易操作

实时性:具有ms级响应,能够及时的在控制单元,操作站,监控站等设备上显示需要的数据,并且具有实时事件、历史事件记录功能

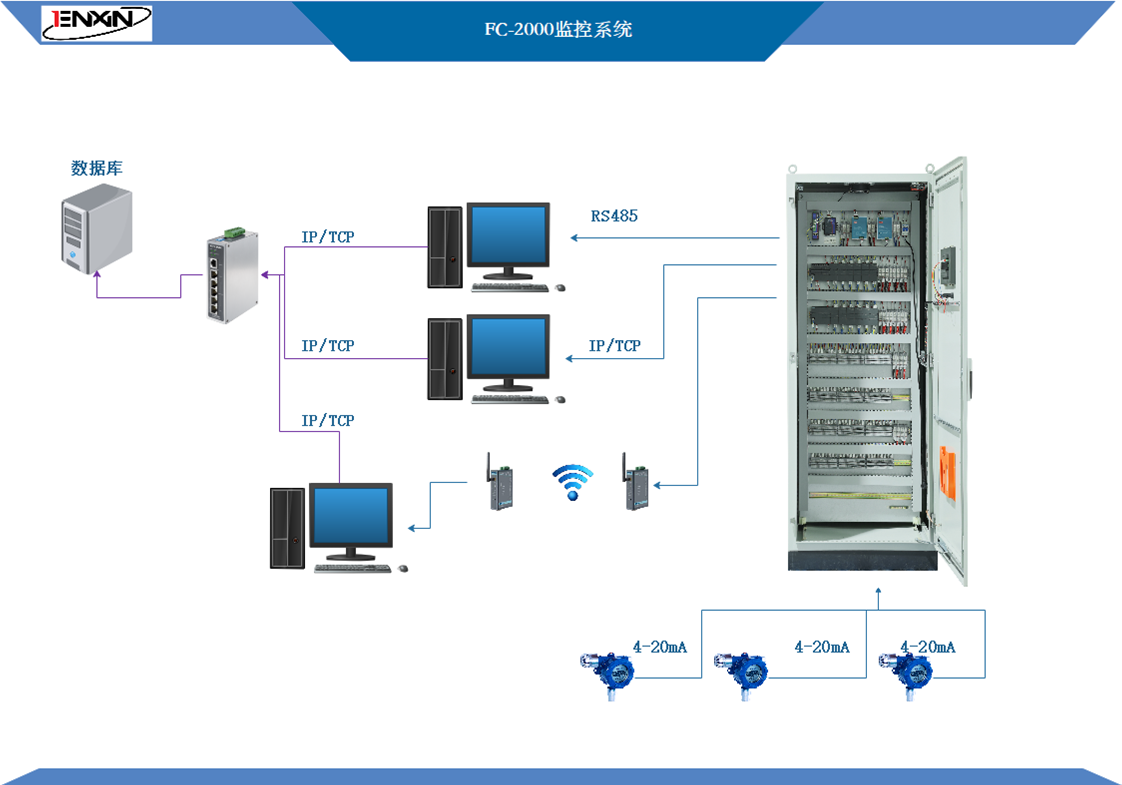

兼容性:可以根据生产装置的实际情况把气体检测、气体分析、粉尘检测、气象环境检测及过程测量仪表信号进行灵活组合,通过4~20mA、RS485、开关量、工业以太网等方式与多系统通讯,形成全厂的管理系统

实用性:可以根据生产装置的实际情况设计适合当前生产管理的逻辑控制程序,也可以随着以后工艺流程的变化进行组态修改而不用增加不必要的硬件成本,大量的信息可以通过简单的画面进行现场显示,同时各种历史记录和数据均能存储和上传

详细参数
产品类型FC-2000-N
工作电源

220VAC 50Hz 最大960W

导轨式12VDC,外置备用电源保障无市电下连续工作2小时(此功能为选配)

可配备UPS不间断电源

工作方式系统状态屏内置SAMSV1.0嵌入式软件(已获国家认证)显示状态信息和历史信息

模块化数据采集模块采集各类4~20mA变送器返回数据值

继电器模块可根据工程需要自由组合逻辑编程输出,并可以根据用户需要跳线完成有源和无源,或NC&NO点输出

通讯网网关实现智能控制器之间和与上位机的有线,光纤,透传和商用4/5G的网络通讯

采样速率数据采集模块独特的主从设计,可达到系统屏与上位机之间115200通讯速率
显示方式带触摸功能的系统工控屏10.1寸
显示信息实时:实时测试值,报警记录,报警统计与计数,断线信息

历史:历史记录(可根据日期自动搜索),曲线,饼图

地图:区域图,流程图显示

显示精度1‰
分辨率根据测量的范围和显示浓度自动调节,1,0.1,0.01
输入信号1~64采集模块,每个模块可接入8个通道

4~20mA,带有通道保护功能,0.5A保护能力

RS485/无线

显示范围0~9999范围内连续任意调节
输出电压24VDC 2A(为检测仪或其他设备供电)
报       警每通道可设3级报警点,并发出不同的声光报警指示
报警输出根据DO模块配置状态,可为每通道设置2级常开接点输出
输出信号RS485/4~20mA

IP/TCP

无线:透传LORA,4/5G通讯模块,接口预留,任意配接

外形尺寸及颜色色号:RAL7035

机柜尺寸:800*800*2100mm(含100底座),800*600*2100mm(含100底座)

SIL2认证No.OH211021.SEIQW45
